工程机械配件加工从图纸到精密件的全流程解析

引言：工程机械配件加工的核心地位

工程机械作为基建、矿山、港口等领域的核心装备，其配件的加工质量直接决定了设备的出勤率与寿命。无论是挖掘机的液压阀块、装载机的传动齿轮，还是起重机的高强度结构件，都对机械加工的精度、材料性能及可靠性提出了严苛要求。一套合格的工程机械配件是如何从毛坯一步步加工成品的？过程中又面临哪些关键挑战？本文将为您系统梳理。

一、工程机械配件的典型类型与加工难点

工程机械配件种类繁多，按功能和结构大致可分为以下几类，每类在机械加工中均有其独特的难点：

1. 液压系统配件（阀块、油缸、泵壳）

特点：内部交叉孔道复杂，表面粗糙度要求高，耐高压。
加工难点：深孔加工易偏斜，交叉孔去毛刺困难，需保证密封面零泄漏。

2. 传动系统配件（齿轮、花键轴、差速器壳）

特点：齿形精度、热处理变形控制严格。
加工难点：硬齿面刮削或磨齿成本高，批量生产中齿距累积误差需一致。

3. 结构件与连接件（法兰、销轴、摇臂）

特点：承受交变载荷，对疲劳强度要求高。
加工难点：大件装夹易变形，过渡圆角与表面完整性需满足抗疲劳设计。

4. 耐磨件（斗齿、履带板、铲刃）

特点：高硬度耐磨钢，型面复杂。
加工难点：难加工材料导致刀具磨损快，需专用工装与工艺。

二、关键加工工艺流程

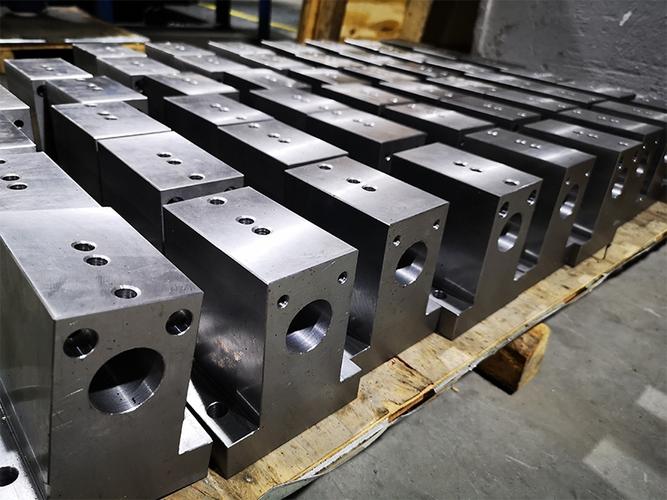

合格的工程机械配件加工通常遵循“毛坯—粗加工—半精加工—热处理—精加工—表面处理—检测”的主线，不同零件会有所调整。下面以典型的高强度液压阀块为例说明。

1. 毛坯制备

锻造：重要承压件优先采用模锻，消除内部缺陷并流线化。
铸造：复杂壳体多用树脂砂铸造，确保尺寸稳定。
型材切割：板类、轴类直接选用板材或圆钢，经锯切下料。

2. 粗加工与去应力

目的：去除大部分余量，为后续精加工留均匀余量。
关键点：粗加工后需安排去应力退火或时效，防止后期变形。
设备：数控车、龙门铣、卧式加工中心。

3. 半精加工与热处理

半精加工：将尺寸修整至接近最终要求，只留精加工余量。
热处理：根据零件选择调质、渗碳淬火、氮化等，提高基体性能并稳定组织。
注意：热处理后需修正基准，消除热处理变形影响。

4. 精加工

高精度设备：加工中心、坐标镗、磨床（内圆、外圆、平面）。
典型工艺：阀孔采用铰削或珩磨达到IT6级，平面磨削保证平面度0.01mm以内。
防变形措施：采用小切削深度、大进给、对称去料，减少夹紧变形。

5. 表面处理与清洗

常见工艺：发黑、镀硬铬、磷化、喷涂耐磨涂层。
清洗：通过高压水射流或超声波彻底去除切屑与油污，尤其防范交叉孔内残屑。

6. 质量检测

尺寸与形位公差：三坐标测量机、圆度仪、粗糙度仪。
内部缺陷：超声波或磁粉探伤，评价是否符合设计标准。
性能试验：液压件需做耐压及泄漏试验。

三、核心工艺技术要点

定位基准与装夹：基准统一原则，避免因基准转换带来误差。对于薄壁件，采用真空吸盘或专用软爪。
刀具选择与寿命管理：高强度钢和铸铁对刀具耐磨性要求高，使用涂层硬质合金或CBN刀具可显著提升效率。
切削参数优化：粗加工重切削选取低转速大进给，精加工高转速小进给，并根据实时负载调整。
变形控制：从装夹、切削热及残余应力入手，需统筹各工序间的一致性。
清洗与去毛刺：多采用机械去毛刺（如热能、磨粒流）或机器人打磨，以确保高清洁度。

四、常见质量问题与对策

| 问题类型 | 可能原因 | 解决思路 |
|---------|---------|----------|
| 孔径超差 | 刀具磨损、让刀、热变形 | 尺寸补偿、恒温车间、更换刀具 |
| 表面粗糙度不达标 | 切速低、振动、刀刃不锋利 | 提高转速、增强刚性、精细研磨 |
| 位置度偏差 | 基准动、装夹移位 | 强化定位、预夹紧验证、在线测量 |
| 裂纹与硬度不足 | 热处理工艺不当、材料夹杂 | 调质参数优化、探伤去除问题品 |
| 交叉孔毛刺残留 | 刀具可达性差 | 磨粒流、高压水射流、手工特殊工具 |

五、常用加工设备与夹具选型参考

- 重切削与粗加工：龙门加工中心、数控落地镗床、大型车床
- 精密与休整削：立式/卧式加工中心、五轴机床、高精度磨床
- 齿轮与花键：滚齿机、插齿机、磨齿机
- 夹具方案：组合夹具、液压夹具、专用定位工装

设备的定位精度、刚性储备应是选型的首要考虑要素。

六、产业链协作与质量控制

工程机械配件加工常呈现“主机厂—配件供应商—终端客户”链条。为控制价格与交期，机加工企业应明确自制的核心工序与外包工序及边界。完整的加工记录、巡检报告和首件报告，是向下游保证品质的基础。行业常用的标准包括ISO 9001、IATF 16949（部分）及主机厂特殊技术协议。对于出口配件，还需制定合理的表面包装防锈标准。
